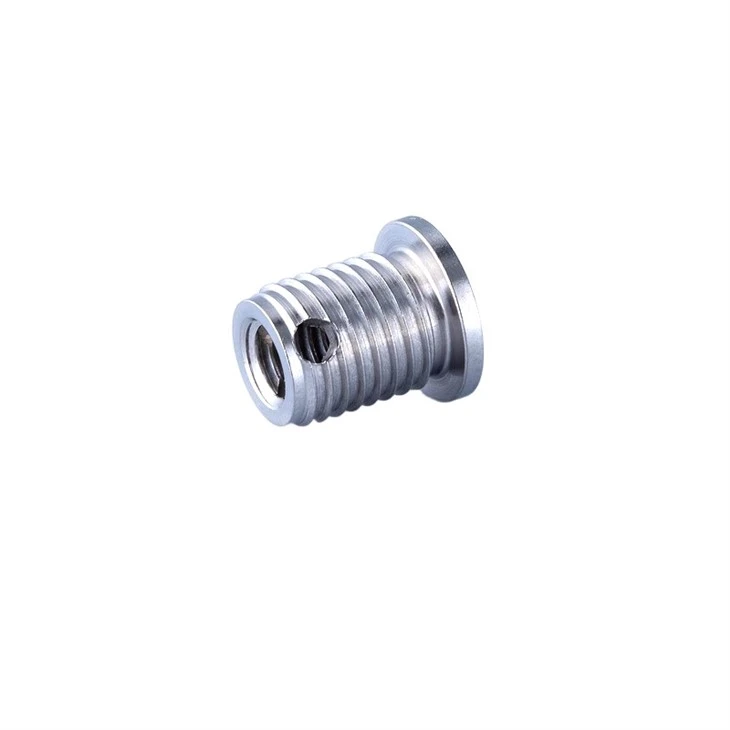

Samořezná vložka M6-s přírubou
Samořezné-vložky s příruboujsou závitové vložky, které lze nainstalovat přímo bez předchozího{0}}klepání. Díky samořeznému vnějšímu závitu a integrované přírubě si během instalace vyříznou vlastní spojovací závit, přičemž zajišťují přesné vyrovnání a řízenou hloubku zasunutí.
Příruba funguje jako doraz, který zabraňuje nadměrnému{0}}vložení a roznáší axiální zatížení na větší plochu. Tento design zlepšuje-pevnost při vytahování, zlepšuje stabilitu spoje a poskytuje konzistentní výsledky instalace, a to i v měkkých nebo-základních materiálech s nízkou pevností.
Tyto vložky jsou ideální pro vytváření pevných vnitřních závitů odolných proti opotřebení- v materiálech, jako je hliník, slitiny hořčíku, plasty, dřevo a další lehké nebo -náchylné podklady. Po instalaci nabízejí vynikající odolnost proti vibracím a opakované montáži, díky čemuž jsou vhodné pro automobilový průmysl, elektroniku, strojírenství a obecné průmyslové aplikace.
Výběr materiálu
Materiály pro samořezné vložky-
Abychom vyhověli různým aplikačním požadavkům a základním materiálům, naše -závitové vložky jsou vyráběny z řady vysoce kvalitních{1}} materiálů široce používaných na mezinárodním trhu.
Společné mezinárodní materiály
- Nekalená ocel– Vhodné pro všeobecné použití.
- Pouzdro-kalená ocel, pozink-pokovený– Tepelně zpracované pro pevnost se zinkováním pro ochranu proti korozi.
- Pouzdro-tvrzená ocel, zinek-pokovený žlutým chromátem– Zvýšená odolnost proti korozi se žlutou pasivací.
- Nerez– Vynikající odolnost proti korozi pro náročná prostředí.
- Mosaz– Dobrá obrobitelnost a odolnost proti korozi pro lehké{0}}aplikace.
Materiály běžně používané v Číně
Na čínském trhu se samořezné vložky-vyrábějí hlavně zuhlíková ocelanerez, vybrané podle aplikační síly a požadavků na prostředí.

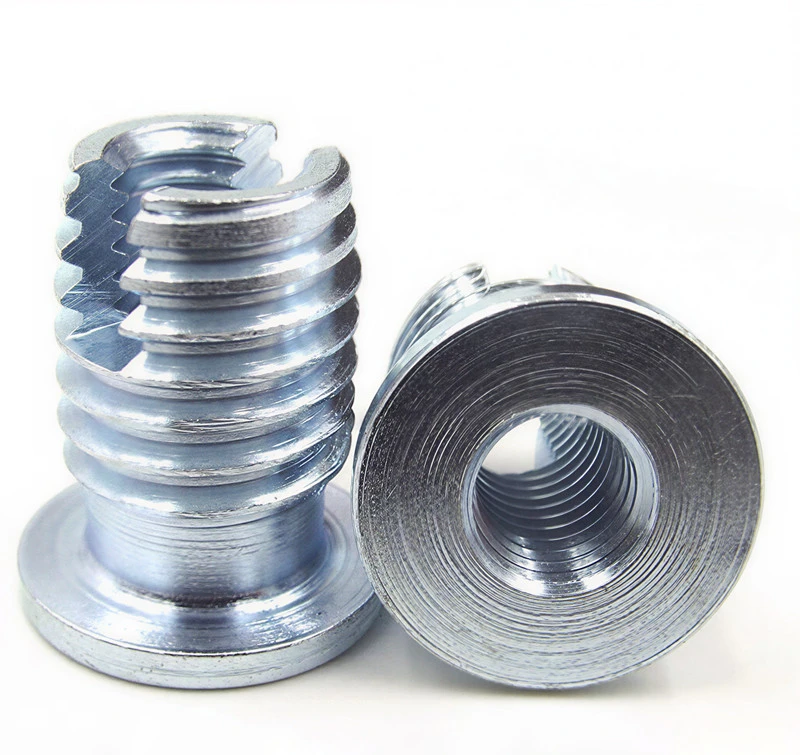

uhlíková ocel (45 nebo 40Cr)
- Tepelné zpracování: Kaleno a temperováno na 250–280 HB, s nauhličeným povrchem.
- Volitelný materiál: uhlíková ocel 1215 s barevným zinkováním.
- Doporučeno pro: slitiny hliníku, slitiny mědi, plasty a další-základní materiály s nízkou pevností.
Nerezová ocel (SUS303 / 304 / 316 / 316L)
- Povrchová úprava: Pasivováno pro zvýšenou odolnost proti korozi.
- Doporučeno pro: Litinu a další-technické materiály s vysokou pevností.
Výhoda výběru materiálu
Tím, že naše samořezné břitové destičky nabízejí více možností materiálů a povrchových úprav, zajišťují spolehlivý výkon, dlouhou životnost a silné záběry závitů v široké škále základních materiálů a průmyslových aplikací.
Doporučené produkty
Samoklepací vložka s tabulkou parametrů příruby-
Metrický
|
Vnitřní závit |
Vnější závit |
Průměr hlavy |
Tloušťka hlavy |
Délka B |
Doporučený závitník T |
Minimální hloubka otvoru L |
||
|
Plast |
Hliník |
Železná ocel |
||||||
|
M4 |
M6.5-0.75 |
9 |
1 |
9 |
5.8-5.9 |
6.0-6.1 |
6.1-6.2 |
10 |
|
M5 |
M8-1 |
11 |
1 |
11 |
7.1-7.2 |
7.3-7.5 |
7.5-7.6 |
12 |
|
M6 |
M10-1.5 |
13 |
1.5 |
15.5 |
8.9-9.1 |
9.1-9.3 |
9.3-9.4 |
16 |
|
M8 |
M12-1.5 |
15 |
1.5 |
16.5 |
10.6-10.8 |
11-11.2 |
11.2-11.4 |
17 |
|
M10 |
M14-1.5 |
17 |
1.5 |
19.5 |
12.6-12.8 |
13.0-13.3 |
13.3-13.4 |
20 |
Císařský
|
Vnitřní závit |
Vnější závit |
Průměr hlavy |
Tloušťka hlavy |
Délka B |
Doporučený závitník T |
Minimální hloubka otvoru L |
||
|
Plast |
Hliník |
Železná ocel |
||||||
|
8-32 |
M6.5-0.75 |
9 |
1 |
9 |
5.8-5.9 |
6.0-6.1 |
6.1-6.2 |
10 |
|
10-24 |
M8-1 |
11 |
1 |
11 |
7.1-7.2 |
7.3-7.5 |
7.5-7.6 |
12 |
|
1/4-20 |
M10-1.5 |
13 |
1.5 |
15.5 |
8.9-9.1 |
9.1-9.3 |
9.3-9.4 |
16 |
|
5/16-18 |
M12-1.5 |
15 |
1.5 |
16.5 |
10.6-10.8 |
11-11.2 |
11.2-11.4 |
17 |
|
3/8-16 |
M14-1.5 |
17 |
1.5 |
19.5 |
12.6-12.8 |
13.0-13.3 |
13.3-13.4 |
20 |
Metrický
|
Vnitřní závit |
Vnější závit |
Průměr hlavy |
Tloušťka hlavy |
Délka B |
Doporučený závitník T |
Minimální hloubka otvoru |
|
|
Hliník |
Železná ocel |
||||||
|
M5 |
M8-11 |
11 |
1 |
8 |
7.4-7.6 |
7.6-7.7 |
9 |
|
M6 |
M10-1.25 |
13 |
1.5 |
9.5 |
9.3-9.5 |
9.5-9.6 |
10 |
|
M8 |
M12-1.5 |
15 |
1.5 |
10.5 |
11.1-11.3 |
11.3-11.5 |
11 |
|
M10 |
M14-1.5 |
17 |
1.5 |
11.5 |
13.1-13.3 |
13.4-15.4 |
13 |
Císařský
|
Vnitřní závit |
Vnější závit |
Průměr hlavy |
Tloušťka hlavy |
Délka B |
Doporučený závitník T |
Minimální hloubka otvoru |
|
|
Hliník |
Železná ocel |
||||||
|
10-24 |
M8-1 |
11 |
1 |
8 |
7.4-7.6 |
7.6-7.7 |
9 |
|
1/4-20 |
M10-1.25 |
13 |
1.5 |
9.5 |
9.3-9.5 |
9.5-9.6 |
10 |
|
5/16-18 |
M12-1.5 |
15 |
1.5 |
10.5 |
11.1-11.3 |
1.3-11.5 |
11 |
|
3/8-16 |
M14-1.5 |
17 |
1.5 |
11.5 |
13.1-13.3 |
13.4-15.4 |
13 |
Typické oblasti použití
Moderní průmyslové produkty a zařízení vyžadují spolehlivá a vysoce{0}}výkonná upevňovací řešení, která splňují stále složitější konstrukční požadavky. Mnoho kritických komponent potřebuje bezpečné připojení a Nexlok Industrial využívá své odborné znalosti k poskytování těchto připojení, což umožňuje našim zákazníkům soustředit se na funkčnost jejich produktů. Pokrýváme téměř každou oblast upevnění,-ať už jde o strojní zařízení po konstrukční součásti. Bez ohledu na aplikaci poskytuje Nexlok Industrial řešení samořezných vložek- nebo s vámi spolupracuje na vývoji přizpůsobených návrhů.
Na následujících stránkách můžete prozkoumat oblasti, kde se naše samo{0}}vložky již úspěšně používají, a objevit novinky, které máme v zásobě.
KONSTRUKČNÍ KOMPONENTY A PODPĚRY
Konstrukční a podpůrné komponenty vyžadují vysoce{0}}pevnostní řešení upevnění a těsnění. Naše samořezné vložky-zaručují, že díly jsou bezpečně připevněny při zachování potřebného utěsnění otvorů a výkonu proti-povolování, což zaručuje dlouhodobou-stabilitu.
SMĚROVÁNÍ KAPALINY A VZDUCHU
V kapalinových a pneumatických systémech poskytují samo{0}}závitné vložky vysokou-pevnost a bezpečnou montáž svorek, držáků a hadicových spojů. Díky hlubokému porozumění zákazníkům a technickým odborným znalostem je Nexlok Industrial vaším důvěryhodným partnerem pro řešení uchycení tekutin a vzduchu.
SYSTÉMY ELEKTRICKÉHO POHONU (EV)
V elektrických vozidlech a elektrických strojích hrají samořezné{0}}vložky klíčovou roli při zajišťování komponent pohonu. Naše inovativní řešení nejen překračují standardní požadavky na elektrické systémy, ale také zlepšují efektivitu výroby a spolehlivost montáže.
SYSTÉMY SPALOVACÍHO POHONU (LED)
U tradičních zařízení spalovacích motorů poskytují samořezné{0}}vložky spolehlivé upevnění držáků převodovky, držáků motoru, nábojů kol a součástí podvozku. Rozsáhlé znalosti a odborné znalosti Nexlok Industrial zajišťují, že každá kritická součást je bezpečně připojena.
FAQ
Otázka: Čím se liší přírubové-závitné vložky od standardních-samořezných vložek?
Odpověď: Přírubové vložky mají integrovanou přírubu v horní části, která poskytuje větší dosedací plochu. To zlepšuje rozložení zátěže, zabraňuje protažení-měkkými materiály a zjednodušuje zarovnání během instalace ve srovnání s-přírubovými variantami.
Otázka: Které materiály jsou nejvíce kompatibilní s přírubovými samořeznými vložkami-?
Odpověď: Jsou široce používány s termoplasty, hliníkem, hořčíkem a tenkými-kovy. Příruba zajišťuje pevné držení i v materiálech náchylných k praskání nebo deformaci při vysokém namáhání.
Otázka: Lze instalovat samořezné vložky s přírubou- bez předzávitových otvorů{{1}?
A: Ano. Samo-závity se během instalace zařezávají do substrátu, takže ve většině případů není předběžné{2}}řezání závitů nutné. U extrémně tvrdých kovů však může být pro optimální řízení krouticího momentu stále doporučen vodicí otvor.
Otázka: Lze použít přírubové vložky pro aplikace těsnění?
A: Ano. Když je příruba spárována s vhodnými podložkami nebo těsnicími hmotami, může pomoci vytvořit těsnění odolné proti úniku- v kapalinových nebo vzduchových systémech.
Otázka: Jak mohu vybrat správnou velikost přírubové vložky?
Odpověď: Vyberte na základě velikosti závitu potřebného pro spojovací prvek, tloušťky a pevnosti podkladu a požadavků na zatížení. Předimenzované příruby poskytují lepší distribuci, zatímco menší příruby vyhovují stísněným prostorům.
